Kia Rio Revue Technique Automobile: Composants et emplacement des composants
Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Système AVN / Composants et emplacement des composants

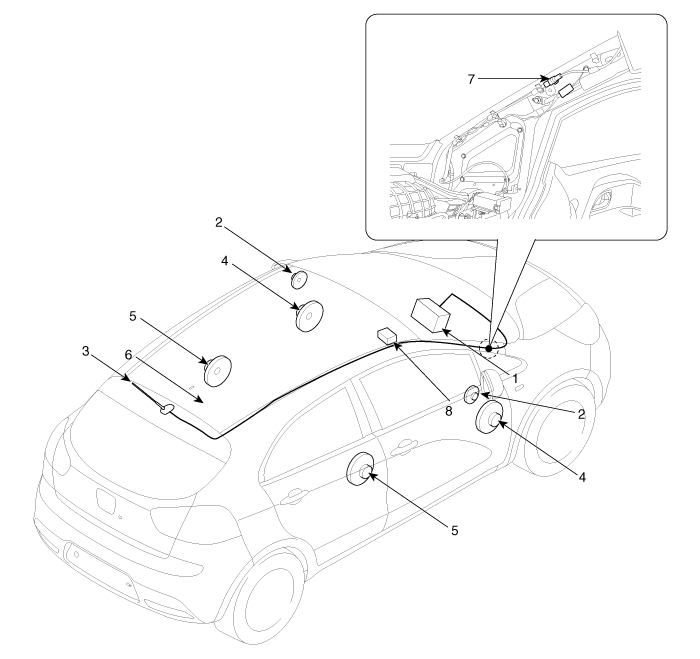

| emplacement des composants |
|
1. AVN (unité de tête A/V et Navigation) 2. Haut-parleur de gamme moyenne 3. Antenne du toit (Radio GPS) 4. Haut-parleur portière avant |
5. Haut-parleur portière arrière 6. Câble d’alimentation de l’antenne 7. Connecteur du joint de câble d’alimentation 8. Fiche multimédia |
Spécifications
Spécifications
Élément
Spécification
Source d'alimentation
CC 14,4 V (-) masse
Plage de fréquences / l ...
Diagrammes schématiques
DIAGRAMME FONCTIONNEL DU
SYSTÈME
...
