Kia Rio Revue Technique Automobile: Composants et emplacement des composants
Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Module de commande de carrosserie (BCM) / Composants et emplacement des composants

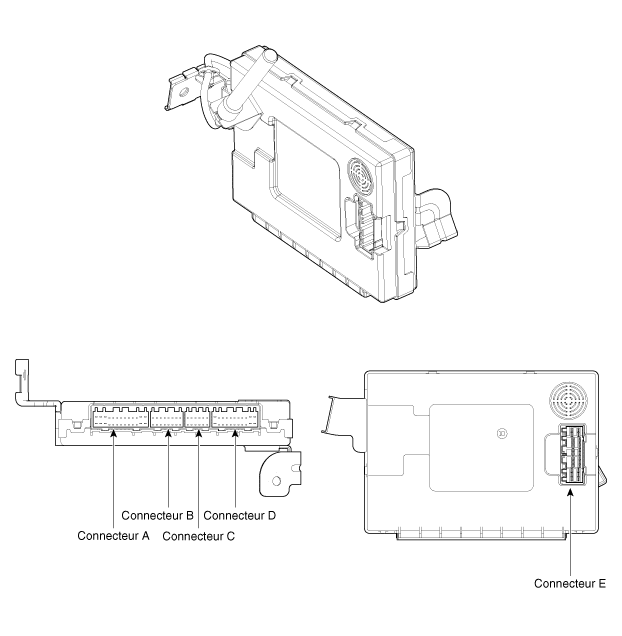

| COMPOSANTS |

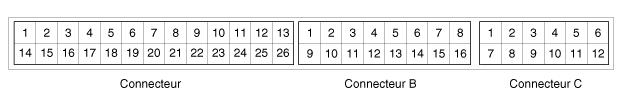

| CONNECTEURS BCM |
|
N° de broche |
CONNECTEUR A |
CONNECTEUR B |
CONNECTEUR C |
|
1 |
Batterie (+) |
LIGNE K |
Interrupteur de clignotant (DROIT) |
|
2 |
ALLUMAGE 2 |
Interrupteur de verrouillage/déverrouillage centralisé des portes |
Interrupteur de clignotant (GAUCHE) |
|
3 |
Allumage 1 |
Interrupteur RPAS OFF |
Interrupteur de frein de stationnement |
|
4 |
Interrupteur de poignée de hayon |
Interrupteur des feux de détresse |
À interrupteur d′éclairage automatique |
|
5 |
Interrupteur de déverrouillage à clé de porte du conducteur |
Interrupteur de déverrouillage des vitres électriques |
- |
|
6 |
Interrupteur de verrouillage à clé de porte côté conducteur |
Interrupteur de verrouillage des vitres électriques |
Masse 3 |
|
7 |
Interrupteur de feux arrière |
Volume d’essuie-glace intermittent |
CAN H |
|
8 |
À interrupteur de la ceinture de sécurité |
LIN |
CAN L |
|
9 |
Interrupteur de la ceinture de sécurité du passager |
Interrupteur des phares bas |
ALIMENTATION D'ÉCLAIRAGE AUTO |
|
10 |
À interrupteur du feu-brouillard avant |
Porte activée |
Signal d'allumage automatique |
|
11 |
Interrupteur du feu-brouillard arrière |
Entrée collision |
RELAIS DE L'AVERTISSEUR ANTIVOL |
|
12 |
Interrupteur supérieur des phares |
Interrupteur de désembuage |
Relais d’alarme antivol |
|
13 |
Masse N° 1 |
Contacteur de lave-glaces |
|
|
14 |
Interrupteur de la porte arrière gauche |
Interrupteur du mode buée d'essuie-glace |
|
|
15 |
Interrupteur de déverrouillage de la porte arrière gauche |
Interrupteur d'essuie-glace intermittent |
|
|
16 |
Inhibition ‘R’ |
À interrupteur DU LAVE-GLACE ARRIÈRE |
|
|
17 |
Interrupteur de clé insérée |
|
|
|
18 |
AUDIO |
||
|
19 |
Interrupteur de capot |
||
|
20 |
INTERRUPTEUR DE DÉVERROUILLAGE DE PORTE DU CONDUCTEUR |
||
|
21 |
Interrupteur de déverrouillage de porte du passager |
||
|
22 |
Interrupteur déverrouillage porte arrière droite |
||
|
23 |
Interrupteur de porte du conducteur |
||
|
24 |
Interrupteur de porte passager |
||
|
25 |
Interrupteur porte arrière droite |
||
|
26 |
À interrupteur DU HAYON |
|

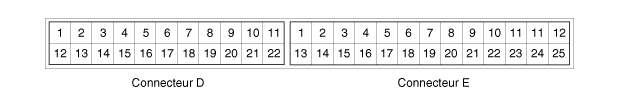

N° de broche |
CONNECTEUR D |
Connecteur E |
|
1 |
Relais des vitres électriques |
Alimentation déformation statique |
|
2 |
Indicateur ceinture de sécurité passager |
Déformation statique (D) |
|
3 |
Lampe d'habitacle |
Mise en route |
|
4 |
RELAIS DE L′ESSUIE-GLACE ARRIÈRE |
Clignotant droit arrière |
|
5 |
Relais du feu arrière |
Clignotant gauche arrière |
|
6 |
Relais des phares |
Clignotant droit avant |
|
7 |
Relais supérieur des phares |
Clignotant gauche avant |
|
8 |
Relais des feux antibrouillard avant |
Interrupteur ceinture de sécurité arrière gauche |
|
9 |
Relais du feu-brouillard arrière |
Interrupteur ceinture centrale |
|
10 |
Relais dégivreur arrière |
Interrupteur ceinture de sécurité arrière droite |
|
11 |
- |
Interrupteur déverrouillage à clé de porte passager |
|
12 |
Feux arrière AV |
Alimentation lampe intérieur |
|
13 |
Éveil navigation |
Sortie lampe intérieur |
|
14 |
Relais d'essuie-glace |
Déformation statique (G) |
|
15 |
Indicateur feux de détresse |
Interrupteur du frein |
|
16 |
Indicateur RPAS off |
INDICATEUR DE VERROUILLAGE CENTRAL DE PORTE |
|
17 |
Masse 2 |
INTERR. D′ESSUIE-GLACE ARRIÈRE |
|
18 |
Relais de verrouillage de porte |
Interrupteur INT de l'essuie-glace arrière |
|
19 |
Relais de déverrouillage de porte |
COMMANDE INFÉRIEURE DES PHARES |
|
20 |
Relais de la serrure à pêne dormant |
Solénoïde TA |
|
21 |
Relais de déverrouillage du hayon |
Option airbag latéral |
|
22 |
CLAIRAGE DE TROU DE CL |
Indicateur de ceinture de sécurité arrière droite |
|
23 |
|
Indicateur ceinture centrale |
|
24 |
Indicateur de ceinture de sécurité arrière gauche |
|
|
25 |
Sortie DRL approprié |
|
|
26 |
Alimentation DRL appropriée |
| Description entrée/sortie |
|
Fonction |
I-O |
CONNECTEUR NO. |
Description |
Actif |
REMARQUE |
|
Alimentation |
B. |
A1 |
Transmission d’alimentation à BCM |
Alimentation |
|
|
MASSE DE L'ALIMENTATION |
A13 |
masse |
MASSE |
|
|
|
Masse du signal |
D17 |
masse |
MASSE |
|
|
|
Alimentation |
C9 |
Puissance du capteur d'éclairage automatique |
Alimentation |
|
|
|
MASSE d'allumage automatique |
C6 |
Masse du capteur d’éclairage automatique |
MASSE |
|
|
|
Entrée analogique |
A_ALL 1 |
A3 |
Entrée signal tension allumage 1 |
AD |
|
|
A_ALL 2 |
A2 |
Entrée signal tension allumage 2 |
AD |
|
|
|
A_ACC |
A18 |
Entrée du signal de tension accessoire |
AD |
|
|
|
A_Volume Int Avant |
B7 |
Entrée volume essuie-glace intermittent |
AD |
|
|
|
A_Sig éclai Auto |
C10 |
Entrée signal capteur éclairage auto |
AD |
À CAPTEUR |
|
|
Entrée logique |
L_inhibition R |
A16 |
Entrée signal inhibition R |
élevée |
|
|
L_INT du lave-glace |
B13 |
Entrée du signal du commutateur de lave-glace avant |
élevée |
|
|
|
L_INT de buée d'essuie-glace |
B14 |
Entrée signal interrupteur brouillard |
élevée |
|
|
|
L_INT intermittent de l'essuie-glace |
B15 |
Entrée signal interrupteur intermittent avant |
élevée |
|
|
|
L_INT du lave-glace arrière |
B16 |
Entrée du signal du commutateur de lave-glace arrière |
élevée |
5 PTES/3 PTES |
|
|
L_INTER INT essuie-glace arrière |
E18 |
Entrée du signal du commutateur intermittent de l'essuie-glace arrière
|
élevée |
5 PTES/3 PTES |
|
|
L_INT de l'essuie-glace arrière |
E17 |
Entrée du signal du commutateur activation essuie-glace arrière |
élevée |
5 PTES/3 PTES |
|
|
L_INTER clé insérée |
A17 |
Entrée signal interrupteur clé insérée |
élevée |
|
|
|
L_INTERR frein |
E15 |
Entrée signal interrupteur frein |
élevée |
|
|
|
L_INTER feux arrière |
A7 |
Entrée du signal interrupteur arrière |
Bas |
|
|
|
L_INT de désactivation de RPAS |
B3 |
Entrée signal interrupteur désactivé PAS |
Bas |
|
|
|
L_activation Drl |
B10 |
Entrée signal option DRL Europe |
Bas |
|
|
|
L_INTER poignée hayon |
A4 |
Entrée signal poignée hayon |
Bas |
5 PTES/3 PTES |
|
|
L_INTER déverrouillage clé porte CDT |
A5 |
Entrée signal déverrouillage clé porte conducteur |
Bas |
|
|
|
L_INTER verrouillage clé porte CDT |
A6 |
Entrée signal verrouillage clé porte conducteur |
Bas |
|
|
|
L_INTERR déverouil/verrouil PTE CTR |
B2 |
Entrée signal interrupteur verrouillage/déverrouillage porte centralisé
|
Bas |
|
|
|
L_INTERR ceint sécurité |
A8 |
Entrée signal ceinture de sécurité conducteur |
Bas |
|
|
|
L_INT de l'éclairage auto |
C4 |
Entrée signal interrupteur éclairage auto |
Bas |
|
|
|
L_INT des feux de croisement |
B9 |
Entrée du signal de l'interrupteur des phares |
Bas |
|
|
|
L_INTER HT phare |
A12 |
Entrée signal interrupteur haut phares |
Bas |
|
|
|
L_INT des feux antibrouillard avant |
A10 |
Entrée du signal du commutateur de feux antibrouillard avant |
Bas |
|
|
|
|
L_INT des feux antibrouillard arrière |
A11 |
Entrée du signal du commutateur de feux antibrouillard arrière |
Bas |
|
|
L_INT de désembueur |
B12 |
Entrée du signal de l’interrupteur du désembueur arrière |
Bas |
|
|
|
L_INTER ceinture de sécurité passager |
A9 |
Entrée signal INTERR ceinture de sécurité passager |
Bas |
|
|
|
L_INTERR porte ArG |
A14 |
Entrée signal interrupteur porte arrière gauche |
Bas |
|
|
|
L_Opt AirBag lat |
E21 |
Entrée signal option Airbag latéral |
Bas |
|
|
|
L_INTERR déverr porte ArG |
A15 |
Entrée signal déverrouillage interrupteur porte arrière gauche |
Bas |
|
|
|
L_INT capot |
A19 |
Entrée du signal de l'interrupteur du capot |
Bas |
|
|
|
L_INTER frein station |
C3 |
Signal entrée frein |
Bas |
|
|
|
L_INTER déverouil porte CONDUC |
A20 |
Entrée signal déverrouillage porte conducteur |
Bas |
|
|
|
L_Interrupteur de déverrouillage de la porte du PASSAGER |
A21 |
Entrée signal déverrouillage porte passager |
Bas |
|
|
|
L_INTERR déverouil porte ArD |
A22 |
Entrée signal déverrouillage porte arrière droite |
Bas |
|
|
|
L_INTER porte CONDUC |
A23 |
Entrée signal interrupteur porte conducteur |
Bas |
|
|
|
L_INTERR porte PASS |
A24 |
Entrée signal interrupteur porte passager |
Bas |
|
|
|
L_INTERR porte ArD |
A25 |
Entrée signal interrupteur porte arrière droite |
Bas |
|
|
|
L_INTER hayon |
A26 |
Entrée signal état verrouillage/déverrouillage hayon |
Bas |
5 PTES/3 PTES |
|
|
L_INTERR coffre |
4 PORT. |
||||
|
L_INT des feux de détresse |
B4 |
Entrée de signal de l'interrupteur de détresse |
Bas |
|
|
|
L_INTER déverrouillage vitre électrique |
B5 |
Entrée signal déverrouillage vitre électrique |
Bas |
|
|
|
L_INTER verrouillage vitre électrique |
B6 |
Entrée signal verrouillage vitre électrique |
Bas |
|
|
|
L_INT D de clignotant |
C1 |
Entrée clignotant droit |
Bas |
|
|
|
L_INT G de clignotant |
C2 |
Entrée clignotant gauche |
Bas |
|
|
|
L_INTERR ceinture ArG |
E8 |
Entrée signal interrupteur ceinture de sécurité arrière gauche |
Bas |
|
|
|
L_INTERR ceinture CTR |
E9 |
Entrée signal interrupteur ceinture de sécurité arrière centrale |
Bas |
|
|
|
L_INTERR ceinture ArD |
E10 |
Entrée signal interrupteur ceinture de sécurité arrière droite |
Bas |
|
|
|
L_INTERR déverrouillage clé porte PASS |
E11 |
Entrée signal interrupteur déverrouillage clé porte passager |
Bas |
|
|
|
Entrée PWM |
P_Entrée collision |
B11 |
SIGNAL D'ENTRÉE DE COLLISION |
PWM |
AIRBAG |
|
Communication |
LIGNE K |
B1 |
Ligne communication diagnostic K pour testeur |
DONNÉES |
|
|
LIN |
B8 |
Ligne communication de réseau LIN |
DONNÉES |
RPAS |
|
|
CAN H |
C7 |
Ligne de communication réseau can (High) |
DONNÉES |
|
|
|
CAN L |
C8 |
Ligne de communication réseau can (Bas) |
DONNÉES |
|
|
|
sortie |
O_Rls avertis antivol |
C11 |
Sortie relais alarme antivol |
Bas |
|
|
O_ÉCL trou clé |
D22 |
Sortie éclairage du trou de clé |
Bas |
|
|
|
O_Relais de l'essuie-glace |
D14 |
Sortie relais d'essuie-glace avant |
Bas |
|
|
|
O_RLS essuie-glace Ar |
D4 |
Sortie de relais d’essuie-glace arrière |
Bas |
|
|
|
O_COMMANDE des feux de croisement |
E19 |
Signal bas phare |
Bas |
|
|
|
O_RLS alm antivol |
C12 |
Sortie du relais d'antidémarrage |
Bas |
|
|
|
O_RELAIS de feux antibrouillard arrière |
D9 |
Sortie de relais antibrouillard arrière |
Bas |
|
|
|
O_Relais des feux arrière |
D5 |
Sortie relais feux arrière |
Bas |
|
|
|
O_RLS phare |
D6 |
Sortie relais bas phare |
Bas |
|
|
|
O_RELAIS ANTIBROUILLARD AVANT |
D8 |
Sortie RELAIS DE FEUX ANTIBROUILLARD AVANT |
Bas |
|
|
|
O_RLS dégivrage Ar |
D10 |
Sortie relais dégrivrage arrière |
Bas |
|
|
|
O_Réveil Navi |
D13 |
Sortie signal réveil navi |
Bas |
|
|
|
O_IND_feux de détresse |
D15 |
Sortie signal indicateur feux de détresse |
Bas |
|
|
|
O_Relais verrouillage PORTE |
D18 |
Sortie du signal DE VERROUILLAGE DE PORTE |
Bas |
|
|
|
O_Relais déverrouillage PORTE |
D19 |
Sortie signal déverrouillage porte |
Bas |
|
|
|
O_RLS pêne dormant |
D20 |
Sortie signal pêne dormant |
Bas |
|
|
|
O_IND verr PT CTR |
E16 |
Sortie indicateur verrouillage centralisé des portes |
Bas |
|
|
|
O_RLS déverr hayon |
D21 |
Sortie signal déverrouillage hayon |
Bas |
5 PTES/3 PTES |
|
|
O_Rls déverr coffre |
4 PORT. |
||||
|
O_IND de ceinture de sécurité PASSAGER |
D2 |
Sortie de l'indicateur ceinture de sécurité passager |
Bas |
|
|
|
O_IND de ceinture de sécurité arrière gauche |
E24 |
Sortie indicateur ceinture de sécurité arrière gauche |
Bas |
|
|
|
O_IND ceinture CTR |
E23 |
Sortie indicateur ceinture de sécurité centrale |
Bas |
|
|
|
O_IND de ceinture de sécurité arrière droite |
E22 |
Sortie indicateur ceinture de sécurité arrière droite |
Bas |
|
|
|
O_Feux arrière AV |
D12 |
Sortie des feux arrière AV |
Bas |
Module AV |
|
|
O_Sol ATM |
E20 |
Sortie électrovanne ATM |
Bas |
|
|
|
O_RLS ht phare |
D7 |
Sortie relais haut phare |
Bas |
|
|
|
O_Clig ArD |
E4 |
Sortie signal clignotant arrière droit |
élevée |
|
|
|
O_RpadOffIND |
D16 |
Sortie indicateur RPAS off |
élevée |
|
|
|
|
O_Clig ArG |
E5 |
Sortie signal clignotant arrière gauche |
élevée |
|
|
O_Clig AvD |
E6 |
Sortie signal clignotant avant droit |
élevée |
|
|
|
O_Clig AvG |
E7 |
Sortie signal clignotant avant gauche |
élevée |
|
|
|
O_Lampe habitacle |
E13 |
Sortie signal coupure auto lampe habitable |
élevée |
|
|
|
O_Déform statique_G |
E14 |
Sortie signal déformation statique gauche |
élevée |
|
|
|
O_feux route_G (4 PTES) |
|||||
|
O_Déform statique_D |
E2 |
Sortie signal déformation statique droite |
élevée |
|
|
|
O_feux route_D (4 PTES) |
|||||
|
O_Éclairage habitacle |
D3 |
SORTIE DU PLAFONNIER |
PWM |
Côté bas |
|
|
O_approp_DRL |
E25 |
Sortie signal DRL approprié |
élevée |
|
|
|
Alimentation |
V_Activ |
E3 |
Alimentation IPS signal clignotant |
|
|
|
V_Déform statique |
E1 |
Alimentation IPS déformation statique |
|
|
|
|
V_feux route (4 PTES) |
|||||
|
V_Lampe habitacle |
E12 |
Alimentation IPS coupure auto lampe habitable |
|
|
|
|
V_approp_DRL |
E26 |
Alimentation IPD DRL appropriée |
|
|
Spécifications
Spécifications
Élément
CONDITION NÉCESSAIRE
REMARQUE
Tension nominale
12 V CC
S'active normalemen ...
Diagrammes schématiques
Schéma du circuit
...
Autres materiaux:
Procédures de réparations
DÉPOSE
1.
Débranchez le câble négatif de la batterie et attendez au moins trois
minutes avant de commencer à travailler.
2.
Enlevez les boulons de fixation du module de l'airbag du conducteur
(A).
...
Fermeture du volet du réservoir de carburant
1. Pour remettre le bouchon du réservoir, tournez-le dans le sens horaire jusqu'au
déclic. Ceci indique que le bouchon est bien serré.
2. Refermez le volet du réservoir de carburant et poussez-le légèrement afin
de vous assurer qu’il soit bien fermé.
AVERTISSEMENT - Faire le plein
...
© 2016-2024 Kopyright www.krimanuel.net
