Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Extérieur / Porte avant / Composants et emplacement des composants

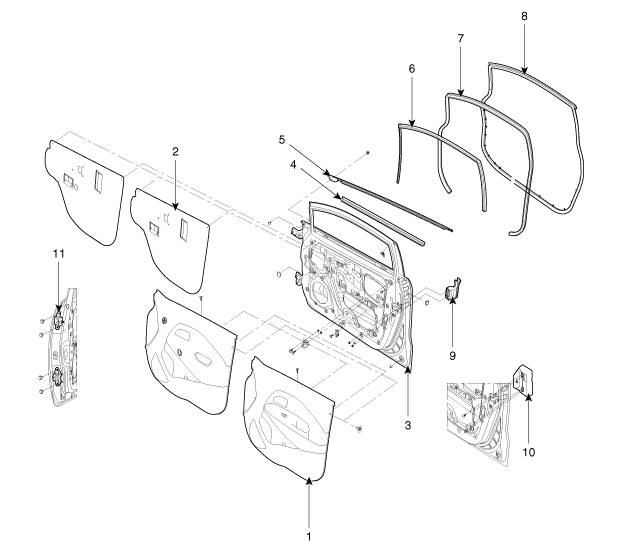

COMPOSANTS

1. Garniture de la porte avant
2. Joint de garniture de la portière avant
3. Panneau de porte avant
4. Caoutchouc d’étanchéité interne de la courroie de porte avant
5. Caoutchouc d’étanchéité externe du puits de porte avant
6. Coulissement de la vitre de la porte avant

7. Caoutchouc d’étanchéité latéral de la porte avant
8. Bande d’étanchéité latéral de porte avant
9. Ensemble du canal de coulissement arrière de la porte avant
10. Rembourrage d'impact latéral de porte avant
11. Charnière de la porte avant
