Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Audio / Télécommande audio / Diagrammes schématiques

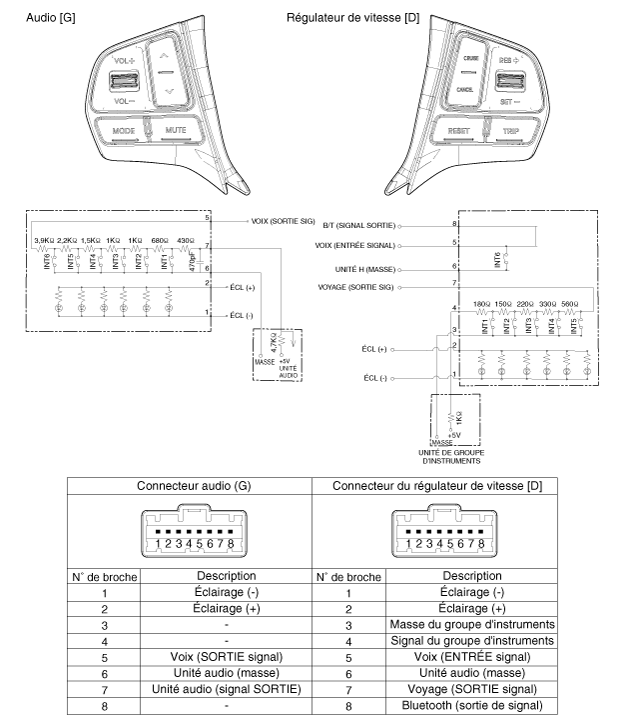

SCHÉMA DU CIRCUIT DE COMMANDE DE SOUFFLANTE (1)

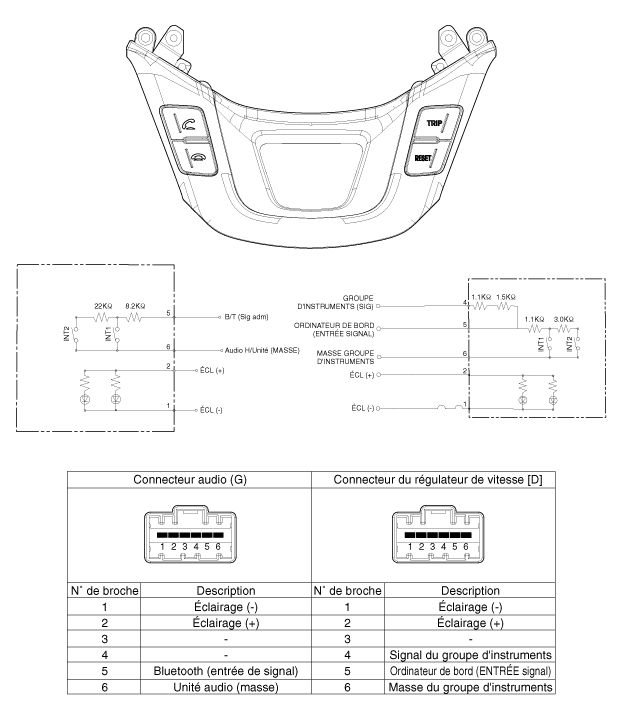

DIAGRAMME DE CIRCUIT (2)

Procédures de réparation

Contrôle 1. Contrôlez la résistance de l'interrupteur de commande à distance audio (A) entre les bornes 5 et 7 de chaque position de l'interrupteur. ...
