Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Audio / Jack multimédia / Diagrammes schématiques

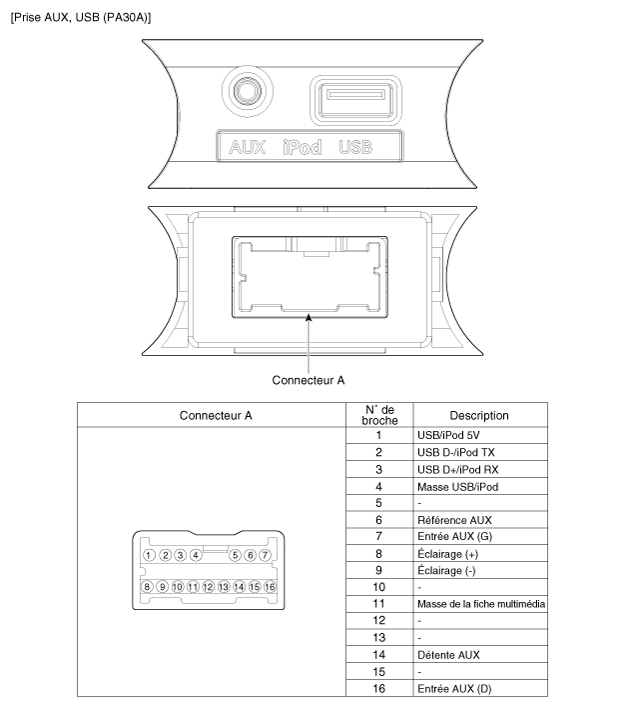

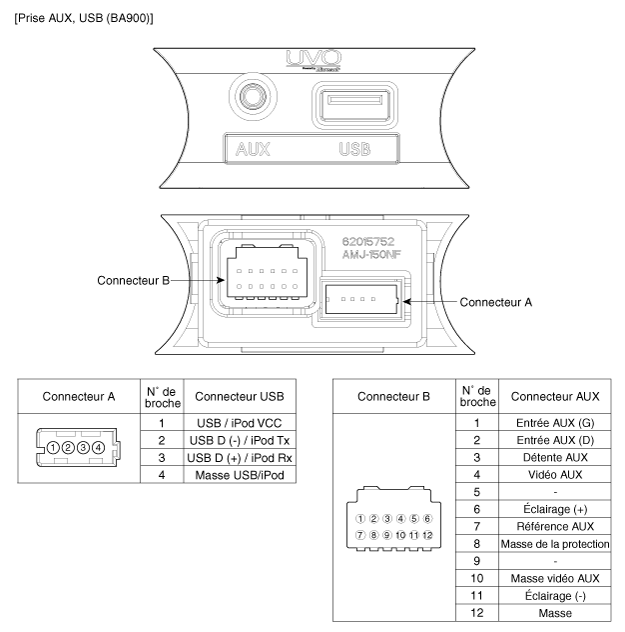

Schéma du circuit
