REMPLACEMENT DU GROUPE D'INSTRUMENTS
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau
de bord central (A).
|
2. |
Déconnectez le connecteur du bouton Départ/arrêt (A) et le connecteur
de l'interrupteur des feux de détresse (B).
|
3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le panneau
frontal du groupe d’instruments (A).
|
4. |
Après avoir desserré les vis de fixation, déposez le groupe d'instruments
(A).
|
5. |
Déconnectez le connecteur du groupe d'instruments (A).
|
6. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DU PANNEAU DE BORD CENTRAL
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau
de bord central (A).
|
2. |
Déconnectez le connecteur du bouton Départ/arrêt (A) et le connecteur
de l'interrupteur des feux de détresse (B).
|
3. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du panneau rembourré inférieur
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral
du tableau de bord (A).
|
2. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le couvercle
de la boîte à fusibles (A).
|
3. |
Après avoir desserré les boulons et les vis de fixation, déposez le
panneau inférieur du tableau de bord (A).
|
4. |
Débranchez les connecteurs (A) et le connecteur de diagnostic (B).
|
5. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DU SYSTÈME AUDIO
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau
de bord central (A).
|
2. |
Déconnectez le connecteur du bouton Départ/arrêt (A) et le connecteur
de l'interrupteur des feux de détresse (B).
|
3. |
Après avoir desserré les vis de fixation, déposez l'ensemble audio (A).
|
4. |
Débranchez les connecteurs (A).
|
5. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE L'UNIT DE COMMANDE DU CHAUFFAGE
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Avec un tournevis ou un dispositif de dépose, déposez l'unité de commande
du chauffage (A).
|
2. |
Débranchez les connecteurs (A) et le flexible (B).
|
3. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA BOÎTE GANTS
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral
du tableau de bord (A).
|
2. |
Déconnectez les broches (A), puis enlevez la boîte à gants (B).
|
3. |
Après avoir desserré les vis de fixation, enlevez le carter de la boite
à gants (A).
|
4. |
Débranchez le connecteur de la lampe de la boîte à gants (A).
|
5. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DU PANNEAU CENTRAL DU COUSSIN ANTICOLLISION
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Déposez les pièces suivantes :
• |
Ensemble de la console du plancher
(Reportez-vous au groupe BD - "Console")
|
• |
Couvercle latéral du tableau de bord [G, D]
|
• |
Panneau inférieur du coussin anti-collision
|
• |
Boîte à gants et panneau de la boîte à gants
|
• |
Unité de commande du chauffage
|
|
2. |
Avec un tournevis ou un dispositif de dépose, enlevez le rembourrage
central anti-collision (A).
|
3. |
Débranchez les connecteurs (A).
|
4. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du revêtement inférieur de la colonne de direction
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Après avoir desserré les vis de fixation, déposez le revêtement inférieur
de la colonne de direction (A).
|
2. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du revêtement latéral du tableau de bord
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |

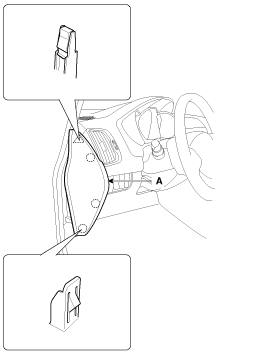

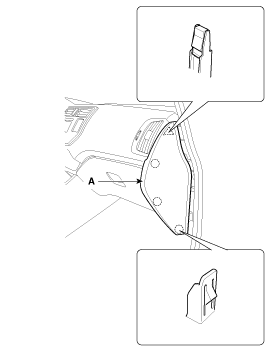

Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral
du tableau de bord (A).
[Conducteur]
[Passager]
|
2. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du panneau supérieur du tableau de bord
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Déposez les pièces suivantes :
• |
Panneau central du tableau de bord
|
• |
Panneau de bord du groupe d'instruments
|
• |
Ensemble du groupe d'instruments
|
• |
Couvercle latéral du tableau de bord [G, D]
|
• |
Panneau inférieur du coussin anti-collision
|
• |
Boîte à gants et panneau de la boîte à gants
|
• |
Unité de commande du chauffage
|
|
2. |

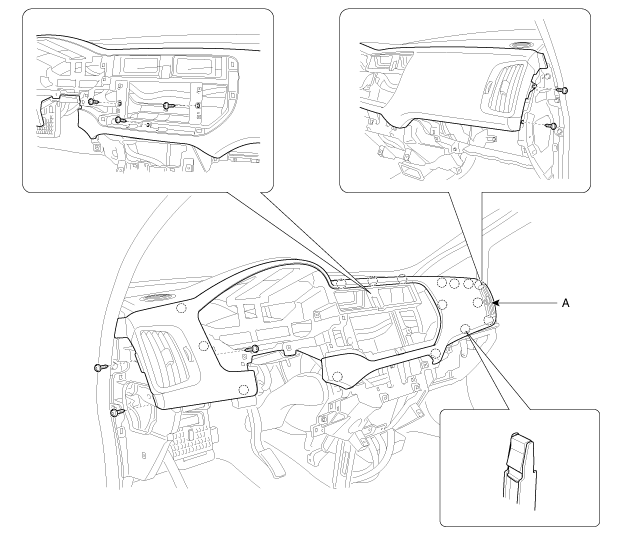

Après avoir desserré les vis de fixation, déposez le panneau supérieur
du tableau de bord (A).
|
3. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DU REVÊTEMENT ANTICHOCS PRINCIPAL
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Déposez les pièces suivantes :
• |
SIÈGE AVANT
(Reportez-vous au groupe BD - "Siège avant")
|
• |
GARNITURE DU MONTANT AVANT
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Ensemble de la console du plancher
(Reportez-vous au groupe BD - "Console")
|
• |
4. Ornementation de protection de la porte avant
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Garniture latérale du capot
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Panneau central du tableau de bord
|
• |
Panneau de bord du groupe d'instruments
|
• |
Ensemble du groupe d'instruments
|
• |
Couvercle latéral du tableau de bord [G, D]
|
• |
Panneau inférieur du coussin anti-collision
|
• |
Boîte à gants et panneau de la boîte à gants
|
• |
Unité de commande du chauffage
|
• |
Revêtements supérieur et inférieur de la colonne de direction
|
• |
Panneau central du tableau de bord
|
• |
Panneau supérieur du tableau de bord
|
|
2. |
Débranchez les connecteurs de la colonne de direction.
(Reportez-vous au groupe ST - "Arbre et colonne de direction".)
|
3. |
Abaissez la colonne de direction après avoir desserré les boulons de
fixation.
(Reportez-vous au groupe ST - "Arbre et colonne de direction".)
|
4. |
Débranchez le connecteur du module de l'airbag du passager (A).
|
5. |
Desserrez le boulon de fixation.
|
6. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le photocapteur
(A).
|
7. |
Déconnectez le connecteur du photocapteur (B).
|
8. |

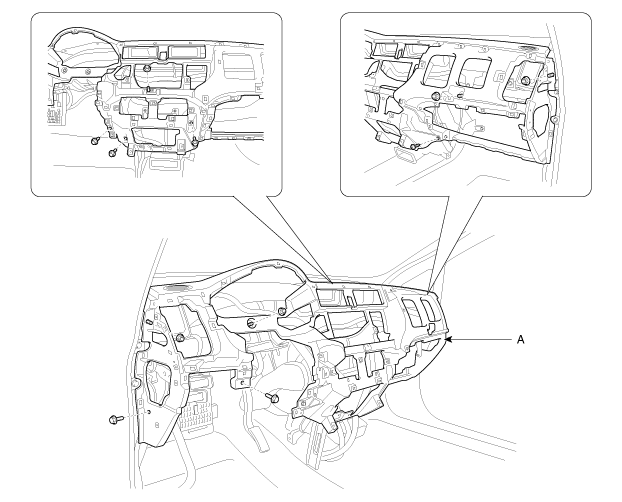

Après avoir desserré les boulons, les écrous et les vis de fixation,
déposez le tableau de bord principal (A).
|
9. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que le tableau de bord rentre dans les
glissières de façon correcte.
|
•
|
Avant de serrer les boulons, assurez-vous que le câblage
du tableau de bord ne soit pas écrasé.
|
•
|
Assurez-vous que les connecteurs sont branchés correctement
et que le fil d'antenne est connecté correctement.
|
•
|
Étapez le code anti-vol de la radio, puis les stations
radio que le client avait programmées.
|
|
|

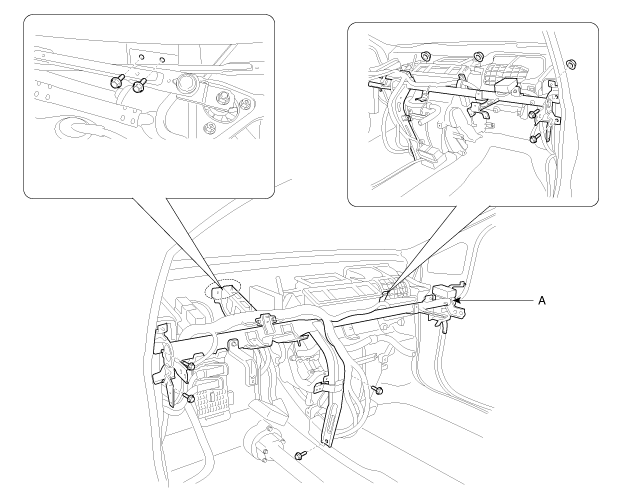

Remplacement de la traverse d'auvent
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Déposez les pièces suivantes :
• |
SIÈGE AVANT
(Reportez-vous au groupe BD - "Siège avant")
|
• |
GARNITURE DU MONTANT AVANT
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Ensemble de la console du plancher
(Reportez-vous au groupe BD - "Console")
|
• |
4. Ornementation de protection de la porte avant
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Garniture latérale du capot
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Couvercle supérieur d′auvent
(Reportez-vous au groupe BD - "Couvercle supérieur d'auvent")
|
• |
Tableau de bord principal
|
|
2. |
Débranchez les connecteurs de l'unité de soufflerie
(Reportez-vous au groupe HA - "Système de climatisation, chauffage,
soufflerie")
|
3. |
Débranchez les connecteurs du boîtier multiple (A).
[Conducteur]
[Passager]
|
4. |
Déconnectez les connecteurs de la boîte de jonction du compartiment
passager (A).
|
5. |
Débranchez les connecteurs (A) du module de commande d'airbag (SRSCM).
|
6. |
Après avoir desserré les boulons et écrous de fixation, enlevez la barre
de la croisée d'auvent (A).
|
7. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
Composants (1)
1. Tableau de bord principal
2. Revêtement latéral du tableau de bord [G]
3. Revêtement latéral du tableau de bord [D]
4. Couvercle de l ...
Autres materiaux:
Utilisation du manuel
Nous voulons vous aider à soutirer le plus grand plaisir possible à conduire
votre véhicule. Le manuel de l’utilisateur peut vous aider de bien des façons. Nous
vous recommandons fortement de le lire en entier. Afin de minimiser tout risque
de mort ou de blessure, vous devez lire et resp ...
228,000 km (142,500 miles) ou 114 mois
❑ Inspecter le filtre à air
❑ Inspecter le compresseur du climatiseur, le frigorigène, et vérifier le rendement
(si équipé)
❑ Inspecter le système de refroidissement *1
❑ Inspecter l'arbre de transmission et les soufflets
❑ Inspecter visuellement les éléments suivants
1) Ét ...
