REMPLACEMENT DE LA GARNITURE DE PROTECTION DE PORTE
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
de protection de porte avant (A).
(Avant)
|
| 2. |
Déposer le coussin du siège arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 3. |
Après avoir desserré les vis de fixation, déposez la garniture de protection
de porte arrière (A).
(Arrière)
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
de protection de porte avant (A).
(Avant)
|
| 2. |
Déposez l’ensemble de coussin de la banquette arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 3. |
Après avoir desserré les vis de fixation, déposez la garniture inférieure
de la lunette (A).
(Arrière)
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA GARNITURE LATÉRALE D′AUVENT
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez la garniture de protection de la porte avant.
|
| 2. |
Retirez la poignée de relâchement du capot.
(Reportez-vous au groupe BD - "Capot")
|
| 3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
latérale d'auvent (A).
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPACEMENT DE LA GARNITURE DU PILIER AVANT
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant avant (A).
| •
|
La goupille d'arrêt (B) doit être remplacée par la nouvelle.
|
|
|
| 2. |
Débranchez le connecteur du haut-parleur des aigus (A).
|
| 3. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
| •
|
Il faudra s'assurer que le connecteur est correctement
branché.
|
|
|
REMPLACEMENT DE LA GARNITURE DU MONTANT CENTRAL
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez les pièces suivantes :
| • |
4. Ornementation de protection de la porte avant
|
| • |
MOULURE PARE-GRIFFURES DE LA PORTE ARRIÈRE
|
|
| 2. |
Enlevez le recouvrement de l'ancrage inférieur de ceinture de sécurité
du siège avant (B).
|
| 3. |
Après avoir desserré le boulon de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité avant (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 4. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
inférieure du pilier central (A).
|
| 5. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
supérieure du montant central (A).
|
| 6. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Enlevez l'ensemble du siège avant.
(Reportez-vous au groupe BD - "Siège avant")
|
| 2. |
Déposez l’ensemble de la banquette arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
de protection de porte avant (A).
|
| 4. |
Après avoir desserré les vis de fixation, déposez la garniture inférieure
de la lunette (A).
|
| 5. |
Après avoir desserré les boulons de fixation, déposez le support de
l'ancrage inférieur de la ceinture de sécurité avant (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 6. |
Après avoir desserré les boulons de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité arrière (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 7. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
latérale arrière (A).
|
| 8. |
Déposez la lampe du coffre (A) à l'aide d'un tournevis ou d'un outil
de dépose.
|
| 9. |
Déconnectez le connecteur de la lampe du coffre (B).
|
| 10. |
Après avoir desserré les vis de fixation, déposez la garniture latérale
du coffre (A).
|
| 11. |
Déposez le couvercle d'ancrage supérieur de ceinture de sécurité (B).
|
| 12. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 13. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
inférieure du pilier central (A).
|
| 14. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le couvercle
d'ancrage supérieur de la ceinture de sécurité avant (A).
|
| 15. |
Après avoir desserré le boulon de fixation, déposez l'ancrage supérieur
de la ceinture de sécurité avant (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 16. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
supérieure du montant central (A).
|
| 17. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA GARNITURE DU MONTANT ARRIÈRE
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez les pièces suivantes :
| • |
Ensemble du siège arrière
(Reportez-vous au groupe BD - "Siège arrière")
|
|
| 2. |
Après avoir desserré les vis de fixation, déposez la garniture de protection
de porte arrière (A).
|
| 3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
latérale arrière (A).
|
| 4. |
Après avoir desserré les boulons de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité arrière (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 5. |
Après avoir desserré les boulons de fixation, déposez le support de
siège arrière (A).
|
| 6. |
Déposez la lampe (A) à l'aide d'un tournevis ou d'un outil de dépose.
|
| 7. |
Déconnectez le connecteur de la lampe (B).
|
| 8. |
Après avoir desserré les vis de fixation, déposez la garniture latérale
du coffre (A).
|
| 9. |
Déposez le couvercle d'ancrage supérieur de ceinture de sécurité (B).
|
| 10. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 11. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Assurez-vous que les connecteurs sont branchés correctement.
|
| •
|
Remplacez tout clip endommagé.
|
|
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 2. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez l’ensemble de la banquette arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 2. |
Après avoir desserré les boulons de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité arrière (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
latérale arrière (A).
|
| 4. |
Déposez la lampe du coffre (A) à l'aide d'un tournevis ou d'un outil
de dépose.
|
| 5. |
Déconnectez le connecteur de la lampe du coffre (B).
|
| 6. |
Après avoir desserré les vis de fixation, déposez la garniture latérale
du coffre (A).
|
| 7. |
Déposez le couvercle d'ancrage supérieur de ceinture de sécurité (B).
|
| 8. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 9. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA GARNITURE LATÉRALE DU COFFRE
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Retirez le siège arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 2. |
Enlever l’habillage antirayure de la porte arrière.
|
| 3. |
Enlever la garniture de la traverse arrière.
|
| 4. |
Après avoir desserré les vis de fixation, enlevez la garniture latérale
du coffre à bagages.
|
| 5. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|

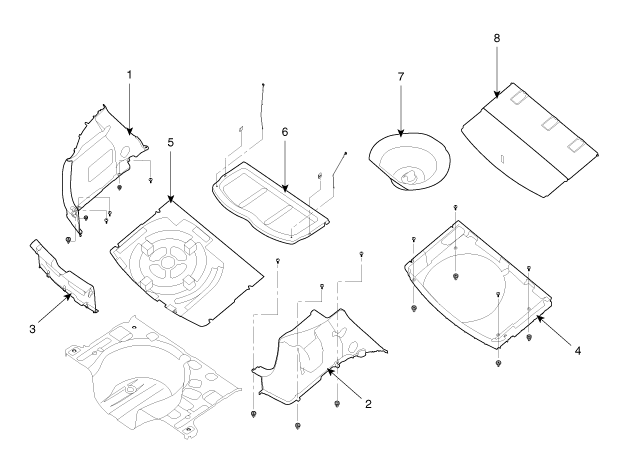

1. Moulure latérale du coffre [G]
2. Moulure latérale du coffre [D]
3. Ornementation transversale arrière
4. Garniture de la boîte du plancher du coffre à bagages
|
5. Revêtement du coffre à bagages complet (1)
6. Amortisseur latéral de la garniture
7. Porte-bagages
8. Revêtement du coffre à bagages complet (2)
|
Remplacement de la garniture du vide-poches arrière
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez l’ensemble de la banquette arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 2. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 3. |
Après avoir desserré les vis de fixation, déposez la garniture de protection
de porte arrière (A).
|
| 4. |
Après avoir desserré les boulons de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité arrière (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 5. |
Après avoir desserré les boulons de fixation, déposez le support d'escamotage
de siège arrière (A).
|
| 6. |
Après avoir desserré les vis et les clips de fixation, déposez la garniture
de séparation de coffre (A).
|
| 7. |
Après avoir desserré la vis et les clips de fixation, déposez la garniture
du logement de roue arrière (A).
|
| 8. |
Débranchez le connecteur des feux de stop en hauteur (A).
|
| 9. |
Déposez le couvercle d'ancrage supérieur de ceinture de sécurité (A).
|
| 10. |
Enlevez la garniture du plateau arrière (A).
|
| 11. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Assurez-vous que les connecteurs sont branchés correctement.
|
| •
|
Remplacez tout clip endommagé.
|
|
|
COMPOSANTS
(5 portes, 4 portes)
1. Garniture du montant avant
2. Ornementation supérieure du pilier central
3. Ornementation inférieure du monta ...
Autres materiaux:
Rideau gonflable
Les rideaux gonflables se trouvent de chaque côté, le long des traverses du pavillon,
au-dessus des portes avant et arrière.
Ils aident à protéger la tête des occupants avant et arrière lors de certains
types de chocs latéraux.
Les rideaux latéraux ne se déploient que sous certai ...
Spécifications
SPÉCIFICATION
HO2S [Rangée 1 / Capteur 1]
lément
SPÉCIFICATION
Résistance du chauffage (Ω)
2,4 ~ 4,0 [20 °C (68 °F)]
HO2S (Rangée 1 / Capteur 2)
Rapport A/F (λ)
Tension ...
Composants et emplacement des composants
