REMPLACEMENT

Remplacement de l'ensemble du siège avant

Après avoir desserré les boulons de fixation du siège avant, déposez le siège avant (A).

Couple de serrage:

44,1 ~ 58,8 Nm (4,5 ~ 6,0 Kgf.m, 32,5 ~ 43,4 lb-ft)

2.	Débranchez le connecteur (A) d'airbag, le connecteur (B) du chauffage de siège, le connecteur (C) de la boucle du siège. [Conducteur] [Passager]

Pour la pose, suivez la procédure inverse de la dépose.

PROCÉDURE D′INSTALLATION DES BOULONS DE FIXATION DU SIÈGE

•	Placer le siège dans sa position la plus reculée vers l′arrière. Vérifier le verrouillage de chaque glissière et serrer provisoirement le boulon de fixation avant.

•	Placez le siège dans sa position la plus avancée vers l'avant. Vérifiez le verrouillage de chaque glissière et serrer provisoirement le boulon de fixation arrière.

•	Placer le siège dans sa position la plus reculée vers l′arrière. Serrer complètement le boulon de fixation avant.

•	Vérifiez que le siège peut se déplacer facilement d'avant en arrière et que la partie de verrouillage se verrouille correctement.

Remplacement du revêtement extérieur du bouclier

•	Quand on fait levier avec un tournevis à bout plat, il faut l'envelopper avec un ruban de protection et appliquer avec vos mains ce ruban autour des pièces concernées.

•	Portez des gants pour protéger vos mains.

1.	Retirez le chapeau du bouton de hauteur (B).

2.	Après avoir desserré les vis de fixation, déposez le levier de pompage (A).

Pour désengager la goupille d'arrêt, tirez le levier d'inclinaison (A) après avoir poussé l'orifice de la goupille d'arrêt (B) avec un instrument pointu (C).

•	Veillez à ne pas endommager la goupille d'arrêt.

4.	Désserrez les vis du recouvrement extérieur du bouclier.

5.	Pour déposez le revêtement extérieur du bouclier (A), désengagez la goupille d'arrêt (B) et déposez le revêtement extérieur du bouclier (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez tout clip endommagé.

Remplacement du revêtement intérieur du bouclier

•	Quand on fait levier avec un tournevis à bout plat, il faut l'envelopper avec un ruban de protection et appliquer avec vos mains ce ruban autour des pièces concernées.

•	Portez des gants pour protéger vos mains.

Enlevez d'abord les pièces suivantes :

•	Ensemble du siège avant

2.	Après avoir desserré les vis de fixation, enlevez le revêtement intérieur du bouclier (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez tout clip endommagé.

Remplacement du revêtement du dossier de siège avant

•	Quand on fait levier avec un tournevis à bout plat, il faut l'envelopper avec un ruban de protection et appliquer avec vos mains ce ruban autour des pièces concernées.

•	Portez des gants pour protéger vos mains.

Enlevez d'abord les pièces suivantes :

•	Ensemble du siège avant

•	Revêtement extérieur du bouclier

2.	Poussez l'ergot d'arrêt (B), déposez l'appuie-tête (A).

3.	Déposer le dispositf de protection (A).

4.	Débranchez les connecteurs (A).

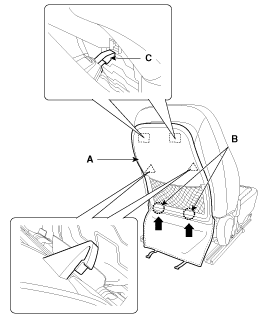

Pour dégager la goupille d'arrêt (C), soulevez le bord du siège avant en arrière (A) dans la direction de la flèche tout en gardant place en bas (B).

•	Veillez à ne pas endommager la goupille d'arrêt.

6.	Poussez le protecteur (A) de l'armature du dossier du siège.

7.	Retirez les guides du protège-nuque (A) en écrasant leurs extrémités.

8.	Déposez le revêtement du dossier du siège avant (A) de son cadre.

9.	Après avoir enlevé les crochets (B) à l'avant du dossier du siège, enlevez le revêtement du dossier de siège avant (A).

10.

Pour la pose, suivez la procédure inverse de la dépose.

•	Pour empêcher la formation de plis, vérifiez que le matériau est uniformément étendu sur la housse (B) avant de fixer les crochets (A).

•	Remplacez les clips par des neufs en utilisant un outil spécial [C (09880-4F000)].

Remplacement du revêtement du coussin de siège avant

•	Quand on fait levier avec un tournevis à bout plat, il faut l'envelopper avec un ruban de protection et appliquer avec vos mains ce ruban autour des pièces concernées.

•	Portez des gants pour protéger vos mains.

Enlevez d'abord les pièces suivantes :

•	Ensemble du siège avant

•	Revêtement extérieur du bouclier

2.	Déposer le dispositf de protection (A).

3.	Débranchez les connecteurs (A).

4.	Poussez le protecteur (A) puis le revêtement du coussin de siège avant (C) du cadre (B).

5.	Déposez le revêtement du coussin de siège avant (A) du cadre.

6.	Après avoir enlevé les crochets (B) à l'avant du coussin du siège, enlevez le revêtement du coussin de siège avant (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Pour empêcher la formation de plis, vérifiez que le matériau est uniformément étendu sur la housse (B) avant de fixer les crochets (A).

•	Remplacez les clips par des neufs en utilisant un outil spécial [C (09880-4F000)].

Remplacement du cadre du siège avant

•	Quand on fait levier avec un tournevis à bout plat, il faut l'envelopper avec un ruban de protection et appliquer avec vos mains ce ruban autour des pièces concernées.

•	Portez des gants pour protéger vos mains.

Enlevez d'abord les pièces suivantes :

•	Ensemble du siège avant

•	Revêtement extérieur du bouclier

•	Revêtement du dossier du siège avant

•	Revêtement du coussin du siège avant

2.	Après avoir desserré les vis de fixation, enlevez le revêtement intérieur du bouclier (A).

Après avoir desserré les boulons de fixation, puis débranchez le cadre du dossier du siège (A) et du coussin du siège (B).

Couple de serrage:

49,0 ~ 63,7 Nm (5,0 ~ 6,5 kgf.m, 36,2 ~ 47,0 lb-ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	Enlevez l'airbag latéral pour remplacer le logement d'installation de l'airbag latéral.

•	Avant l'intervention, suivez toutes les précautions et procèdures d'intervention sur l'airbag. (Reportez-vous au groupe RT - Airbag)

Composants et emplacement des composants

COMPOSANTS 1. Appuie-tête 2. Guide de l'appuie-tête 3. Revêtement du dossier du siège avant 4. Chauffage du dossier du siège avant 5. Rembourr ...
