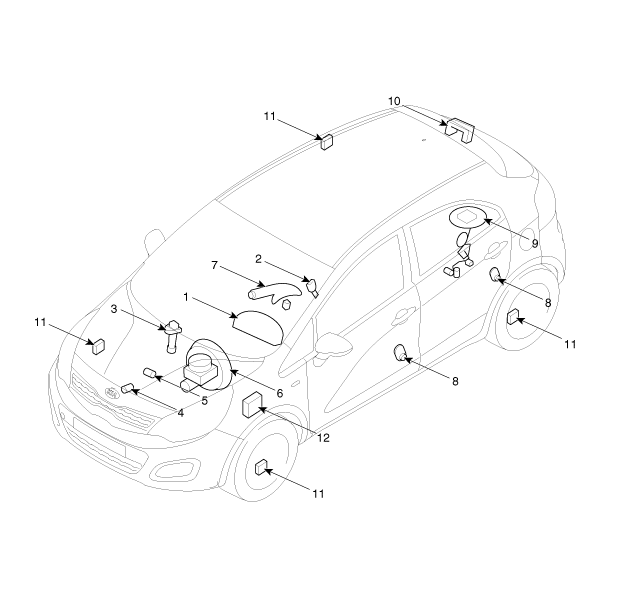

EMPLACEMENT DES COMPOSANTS

1. Groupe d’instruments
2. Interrupteur de la ceinture de sécurité
3. Capteur de vitesse du véhicule
4. Émetteur de température du liquide de refroidissement
5. Interrupteur de pression d’huile
6. Interrupteur d’alarme de niveau du liquide de frein

7. Interrupteur de frein de stationnement
8. Interrupteur de la porte
9. Émetteur de jauge de carburant
10. Commutateur d'ouverture du hayon
11. Capteur de vitesse de roue
12. ABS ECU
