Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système électrique du moteur / Système de Démarrage / Demarreur / Composants et emplacement des composants

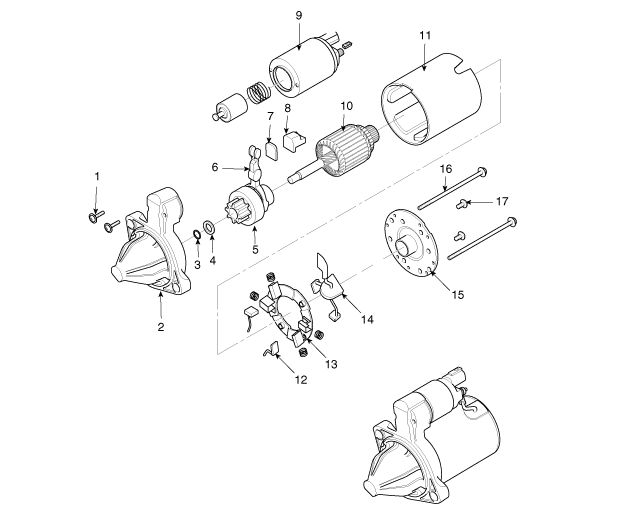

COMPOSANTS

1. Vis
2. Support avant
3. Bague d'arrêt
4. Butée
5. Embrayage à roue libre
6. Levier
7. Plaque du levier
8. Garniture du levier
9. Interrupteur magnétique

10. Armature
11. Fourchette
12. Balai (-)
13. Porte-balais
14. Balai (+)
15. Support arrière
16. Boulons passants
17. Vis
