Kia Rio Revue Technique Automobile: Diagrammes schématiques
Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Système de clé de smart / Unité de clef smart / Diagrammes schématiques

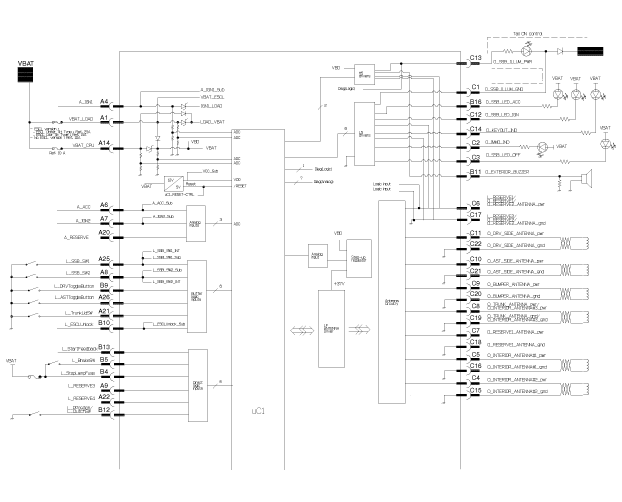

| Schéma du circuit |
|
N° |
Connecteur A (26 fiches) |
N° |
Connecteur B (16 fiches) |
N° |
Connecteur C (22 fiches) |
|
1 |
VBAT_CHARGE |
1 |
C_CAN_B |
1 |
O_MASSE illumination_SSB |
|
2 |
O_ESCL_MASSE |
2 |
C_CAN_H |
2 |
O_IMMO_IND |
|
3 |
Alimentation MASSE 1 |
3 |
- |
3 |
O_DEL_SSB_OFF |
|
4 |
A_ALL 1 |
4 |
L_Fusible de feu stop |
4 |
O_Alimentation_antenne_intérieure n°2 |
|
5 |
O_Relais ALL 1 |
5 |
L/contacteur de frein |
5 |
O_Alimentation_antenne_intérieure n°1 |
|
6 |
A_ACC |
6 |
O_Alimentation_antenne_IMMO |
6 |
- |
|
7 |
A_ALL 2 |
7 |
O_Activation ESCL |
7 |
- |
|
8 |
L_Interrupteur 2_SSB |
8 |
F_Vitesse de roue |
8 |
O_Alimentation_antenne_coffre/ O_Alimentation_antenne_intérieure n°3 |
|
9 |
- |
9 |
L_Bouton de bascule conducteur CONDUCTEUR |
9 |
O_Alimentation_antenne_pare-chocs/ O_Alimentation_antenne_intérieur |
|
10 |
- |
10 |
L_Déverrouillage ESCL |
10 |
O_Alimentation_antenne_côté_D |
|
11 |
ESCL_COM |
11 |
O_Avertisseur sonore extérieur |
11 |
O_Alimentation_antenne_côté_G |
|
12 |
B_CAN_H |
12 |
L_Position P/L_Interrupteur embrayage |
12 |
O_SSB_DEL_BLEU/ O_ALL_DEL_SSB |
|
13 |
B_CAN_B |
13 |
L_Démarrage retour |
13 |
O_SSB_puissance d'éclairage |
|
14 |
VBAT_CPU |
14 |
O_MASSE_antenne_IMMO |
14 |
O_IND_CLÉ SORTIE |
|
15 |
O_ESCL_BAT |
15 |
LIGNE K DE DIAGNOSTIC |
15 |
O_MASSE antenne intérieure 2 |
|
16 |
Alimentation MASSE 2 |
16 |
O_SSB_DEL_AMBRE/ O_ACC_DEL_SSB |
16 |
O_MASSE antenne intérieure 1 |
|
17 |
O_Relais démarreur |
|
|
17 |
O_RÉSERVE2_antenne_MASSE O_RÉSERVE2/ L_RÉSERVE2 |
|
18 |
O_Relais ALL 2 |
18 |
O_RÉSERVE1_antenne_MASSE |
||
|
19 |
O_Relais ACC |
19 |
O_MASSE_antenne_coffre/ O_MASSE_antenne_intérieure n°3 |
||
|
20 |
- |
20 |
O_MASSE_antenne_pare-chocs/ O_MASSE_antenne_intérieure n°3 |
||
|
21 |
L_Interrupteur_couvercle du coffre |
21 |
O_MASSE_antenne_côté_D |
||
|
22 |
- |
22 |
O_MASSE_antenne_côté_G |
||
|
23 |
F_RPM |
|
|
||
|
24 |
COM EMS |
||||
|
25 |
L_Interrupteur 1_SSB |
||||
|
26 |
L_Bouton de bascule PASSAGER |
Composants et emplacement des composants
composant
...
Procédures de réparation
Contrôle
unité de clef smart
–
Reportez-vous au groupe BE - contrôle / diagnotic auto avec GDS.
