Kia Rio Revue Technique Automobile: Hayon: Procédures de réparations
Remplacement du hayon
| • |
Lorsqu'on dépose ou installe le couvercle du hayon, l'aide d'un
assistant est demandé.
|
| • |
Attention à ne pas endommager le couvercle du hayon ou la carrosserie.
|
|
| 1. |
Déposez les pièces suivantes :
|
| 2. |
Desserrez le boulon de fixation de la masse (B).
|
| 3. |
Débranchez les connecteurs et le faisceau de câblage du hayon (A).
|
| 4. |
Après avoir desserré les boulons de fixation, déposez le hayon (A).
|
Couple de serrage:
6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb-ft)
|
|
| 5. |
Avec un tournevis, soulevez légèrement les clips de douille (A) vers
le haut des deux côtés du hayon (B).
|
| 6. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Assurez-vous que le hayon s'ouve et se verrouille correctement.
|
| •
|
Ajustez l'alignement du hayon.
|
| •
|
Assurez-vous que les connecteurs sont branchés correctement.
|
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement de la garniture du hayon
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
Après avoir desserré les vis, déposez la garniture du hayon (A).
|
| 2. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement de la serrure du hayon
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
Déposez les pièces suivantes :
|
| 2. |
Débranchez le connecteur de la serrure du hayon (A).
|
| 3. |
Après avoir desserré les boulons de fixation, déposez la serrure du
hayon (A).
|
Couple de serrage:
6,9 ~ 10,8 Nm (0,7 ~ 1,1 kgf.m ; 5,1 ~ 8,0 lb-ft)
|
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Assurez-vous que le hayon s'ouve et se verrouille correctement.
|
| •
|
Faites attention que le connecteur soit branché correctement
et que la tige de connexion soit branchée correctement.
|
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement de la poignée extérieure du hayon
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
Déposez les pièces suivantes :
|
| 2. |
Déconnectez le connecteur de la poignée extérieure du hayon (A).
|
| 3. |
Après avoir desserré les écrous de fixation, déposez la poignée extérieur
du hayon (A).
|
| 4. |
La méthode d'installation est l'inverse de la méthode de dépose.
| •
|
Assurez-vous que le hayon s'ouve et se verrouille correctement.
|
| •
|
Faites attention que le connecteur soit branché correctement
et que la tige de connexion soit branchée correctement.
|
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement de l'élévateur du hayon
| • |
Veillez à ne pas fermer le hayon lors de la dépose.
|
|
| 1. |
En utilisant un tournevis (A), soulevez légèrement les clips de la base
(B) des deux extrémités de l'élévateur (D), et puis enlevez l'élévateur
de son support (C).
|
| 2. |
Poussez la base de l′élévateur dans le support pour l′installation.
| •
|
Assurez-vous que le hayon s'ouve et se verrouille correctement.
|
|
|
Remplacement du joint d'étanchéité du hayon
| • |
Ne pas mettre de joint liquide sur la carrosserie.
|
|
| 1. |
Enlevez le caoutchouc d'étanchéité du hayon (A).
|
| 2. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Installez le joint d'étanchéité aligné avec la ligne
centrale (B).
|
|
|

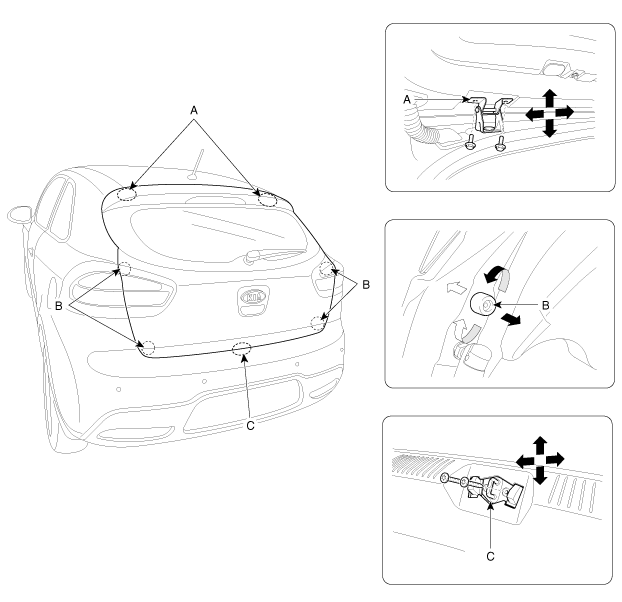

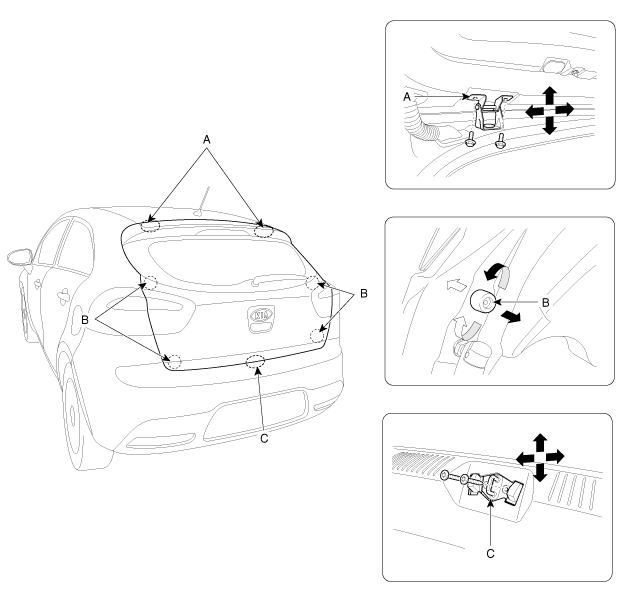

| 1. |
Après avoir desserré le boulon de fixation de la charnière du hayon
(A), réglez le hayon en le déplaçant vers le haut ou le bas, ou de droite
à gauche.
|
| 2. |
Réglez la hauteur du hayon en tournant les butées de fermeture du hayon
(B).
|
| 3. |
Après avoir desserré les boulons de fixation de la gâche du hayon (C),
réglez la gâche du hayon en la déplaçant vers le haut ou le bas, ou
de droite à gauche.
(5 portes)
[3 portes]
|
