Kia Rio Revue Technique Automobile: Procédures de réparations
REMPLACEMENT DE LA GARNITURE DE PROTECTION DE PORTE
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
de protection de porte avant (A).
(Avant)
|
| 2. |
Déposer le coussin du siège arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 3. |
Après avoir desserré les vis de fixation, déposez la garniture de protection
de porte arrière (A).
(Arrière)
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
de protection de porte avant (A).
(Avant)
|
| 2. |
Déposez l’ensemble de coussin de la banquette arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 3. |
Après avoir desserré les vis de fixation, déposez la garniture inférieure
de la lunette (A).
(Arrière)
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA GARNITURE LATÉRALE D′AUVENT
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez la garniture de protection de la porte avant.
|
| 2. |
Retirez la poignée de relâchement du capot.
(Reportez-vous au groupe BD - "Capot")
|
| 3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
latérale d'auvent (A).
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPACEMENT DE LA GARNITURE DU PILIER AVANT
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant avant (A).
| •
|
La goupille d'arrêt (B) doit être remplacée par la nouvelle.
|
|
|
| 2. |
Débranchez le connecteur du haut-parleur des aigus (A).
|
| 3. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
| •
|
Il faudra s'assurer que le connecteur est correctement
branché.
|
|
|
REMPLACEMENT DE LA GARNITURE DU MONTANT CENTRAL
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez les pièces suivantes :
| • |
4. Ornementation de protection de la porte avant
|
| • |
MOULURE PARE-GRIFFURES DE LA PORTE ARRIÈRE
|
|
| 2. |
Enlevez le recouvrement de l'ancrage inférieur de ceinture de sécurité
du siège avant (B).
|
| 3. |
Après avoir desserré le boulon de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité avant (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 4. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
inférieure du pilier central (A).
|
| 5. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
supérieure du montant central (A).
|
| 6. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Enlevez l'ensemble du siège avant.
(Reportez-vous au groupe BD - "Siège avant")
|
| 2. |
Déposez l’ensemble de la banquette arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
de protection de porte avant (A).
|
| 4. |
Après avoir desserré les vis de fixation, déposez la garniture inférieure
de la lunette (A).
|
| 5. |
Après avoir desserré les boulons de fixation, déposez le support de
l'ancrage inférieur de la ceinture de sécurité avant (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 6. |
Après avoir desserré les boulons de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité arrière (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 7. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
latérale arrière (A).
|
| 8. |
Déposez la lampe du coffre (A) à l'aide d'un tournevis ou d'un outil
de dépose.
|
| 9. |
Déconnectez le connecteur de la lampe du coffre (B).
|
| 10. |
Après avoir desserré les vis de fixation, déposez la garniture latérale
du coffre (A).
|
| 11. |
Déposez le couvercle d'ancrage supérieur de ceinture de sécurité (B).
|
| 12. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 13. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
inférieure du pilier central (A).
|
| 14. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le couvercle
d'ancrage supérieur de la ceinture de sécurité avant (A).
|
| 15. |
Après avoir desserré le boulon de fixation, déposez l'ancrage supérieur
de la ceinture de sécurité avant (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 16. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
supérieure du montant central (A).
|
| 17. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA GARNITURE DU MONTANT ARRIÈRE
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez les pièces suivantes :
| • |
Ensemble du siège arrière
(Reportez-vous au groupe BD - "Siège arrière")
|
|
| 2. |
Après avoir desserré les vis de fixation, déposez la garniture de protection
de porte arrière (A).
|
| 3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
latérale arrière (A).
|
| 4. |
Après avoir desserré les boulons de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité arrière (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 5. |
Après avoir desserré les boulons de fixation, déposez le support de
siège arrière (A).
|
| 6. |
Déposez la lampe (A) à l'aide d'un tournevis ou d'un outil de dépose.
|
| 7. |
Déconnectez le connecteur de la lampe (B).
|
| 8. |
Après avoir desserré les vis de fixation, déposez la garniture latérale
du coffre (A).
|
| 9. |
Déposez le couvercle d'ancrage supérieur de ceinture de sécurité (B).
|
| 10. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 11. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Assurez-vous que les connecteurs sont branchés correctement.
|
| •
|
Remplacez tout clip endommagé.
|
|
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 2. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez l’ensemble de la banquette arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 2. |
Après avoir desserré les boulons de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité arrière (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
latérale arrière (A).
|
| 4. |
Déposez la lampe du coffre (A) à l'aide d'un tournevis ou d'un outil
de dépose.
|
| 5. |
Déconnectez le connecteur de la lampe du coffre (B).
|
| 6. |
Après avoir desserré les vis de fixation, déposez la garniture latérale
du coffre (A).
|
| 7. |
Déposez le couvercle d'ancrage supérieur de ceinture de sécurité (B).
|
| 8. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 9. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA GARNITURE LATÉRALE DU COFFRE
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Veillez à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Retirez le siège arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 2. |
Enlever l’habillage antirayure de la porte arrière.
|
| 3. |
Enlever la garniture de la traverse arrière.
|
| 4. |
Après avoir desserré les vis de fixation, enlevez la garniture latérale
du coffre à bagages.
|
| 5. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|

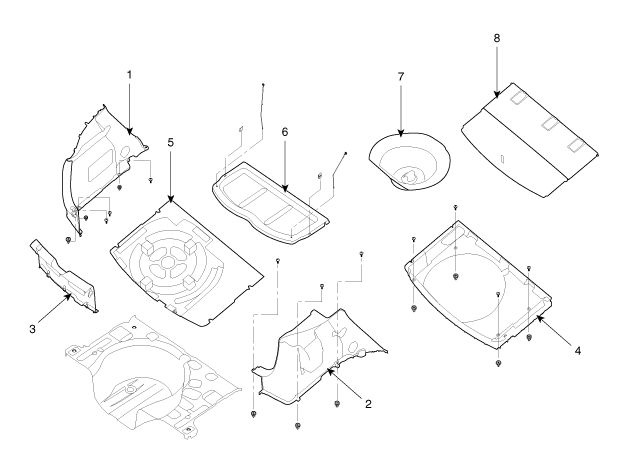

1. Moulure latérale du coffre [G]
2. Moulure latérale du coffre [D]
3. Ornementation transversale arrière
4. Garniture de la boîte du plancher du coffre à bagages
|
5. Revêtement du coffre à bagages complet (1)
6. Amortisseur latéral de la garniture
7. Porte-bagages
8. Revêtement du coffre à bagages complet (2)
|
Remplacement de la garniture du vide-poches arrière
| • |
Portez des gants pour protéger vos mains.
|
| • |
Utilisez un outil de dépose de panneau en plastique pour retirer
les pièces de garniture intérieures sans endommager la surface.
|
| • |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
|
| 1. |
Déposez l’ensemble de la banquette arrière.
(Reportez-vous au groupe BD - "Siège arrière")
|
| 2. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du montant arrière (A).
|
| 3. |
Après avoir desserré les vis de fixation, déposez la garniture de protection
de porte arrière (A).
|
| 4. |
Après avoir desserré les boulons de fixation, déposez l'ancrage inférieur
de la ceinture de sécurité arrière (A).
|
Couple de serrage:
39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)
|
|
| 5. |
Après avoir desserré les boulons de fixation, déposez le support d'escamotage
de siège arrière (A).
|
| 6. |
Après avoir desserré les vis et les clips de fixation, déposez la garniture
de séparation de coffre (A).
|
| 7. |
Après avoir desserré la vis et les clips de fixation, déposez la garniture
du logement de roue arrière (A).
|
| 8. |
Débranchez le connecteur des feux de stop en hauteur (A).
|
| 9. |
Déposez le couvercle d'ancrage supérieur de ceinture de sécurité (A).
|
| 10. |
Enlevez la garniture du plateau arrière (A).
|
| 11. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Assurez-vous que les connecteurs sont branchés correctement.
|
| •
|
Remplacez tout clip endommagé.
|
|
|
COMPOSANTS
(5 portes, 4 portes)
1. Garniture du montant avant
2. Ornementation supérieure du pilier central
3. Ornementation inférieure du monta ...
Autres materiaux:
Description et fonctionnement
Description
Le système immobilisateur va désactiver le véhicule si la clé de contact appropriée
n'est pas utilisée, en plus des systèmes antivol actuellement disponibles sur
le marché tels que les alarmes de voiture, le système immobilisateur a pout
but de rédu ...
Procédures de réparations
CONTRÔLE
1.
Tournez l'interrupteur d'allumage sur OFF.
2.
Débranchez le connecteur d'électrovanne.
3.
Mesurez la résistance entre la borne de signal du capteur et la borne
de la masse ...
Composants et emplacement des composants
